1 概述

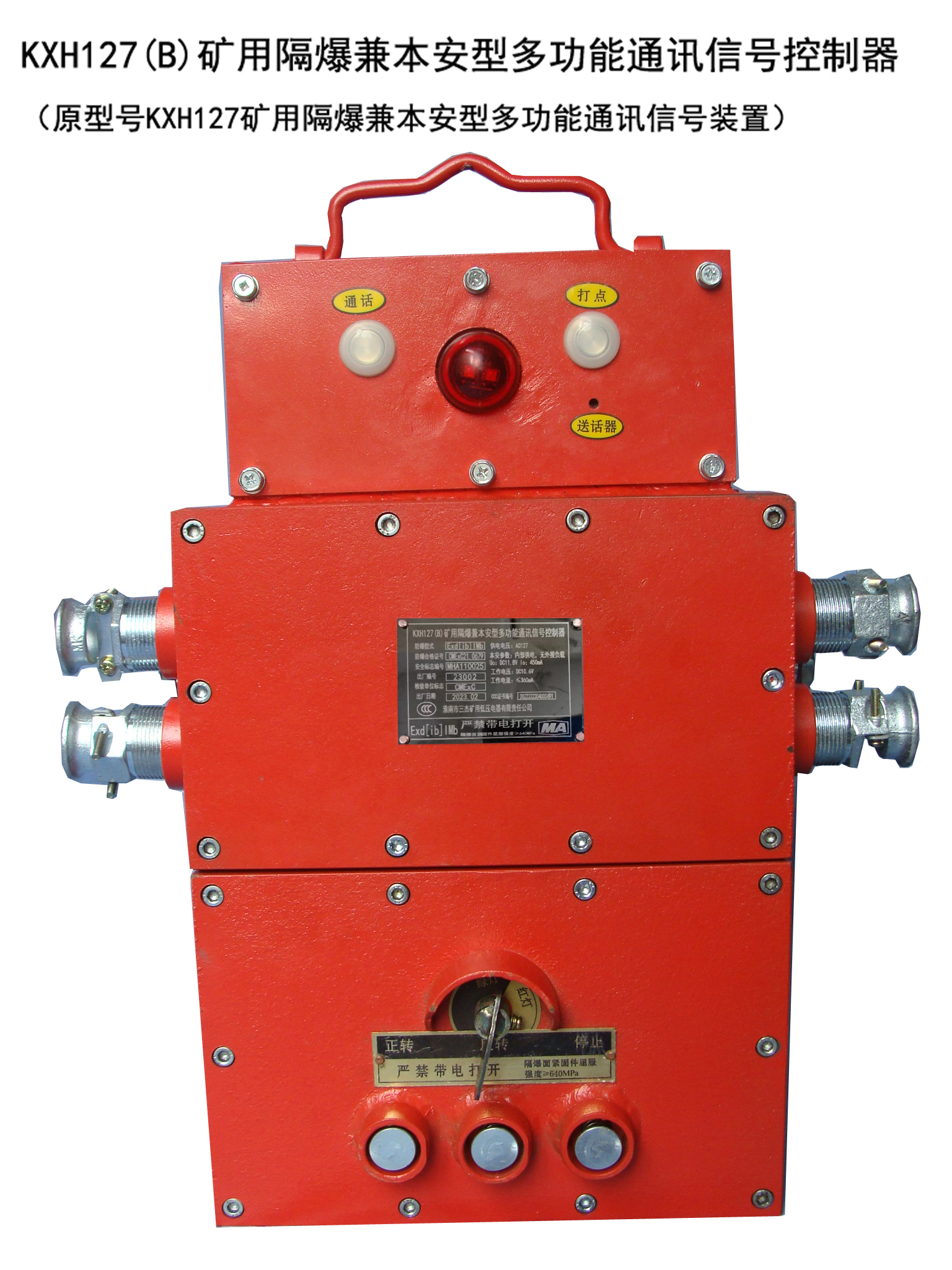

KXH127(B)礦用隔爆兼本安型多功能通訊信號控制器為礦用隔爆兼本質安全型,適用于井下具有爆炸性氣體環境的帶式運輸和絞車運輸?shù)男盘柭?lián)絡及電控用。具有下列功能:
a.發送信號:按下本臺的隔爆信號按鈕,可向本臺連機的各臺發出聲光信號(打點);
b.接收信號:連機各臺可以接收任一臺發出的聲光信號(打點);
c.單功對講:本控制器在不改變現有煤礦隔爆信號裝置電源和接線方式的情況下,連接各臺通過電源線實現動力線載波對講功能,無需另鋪設電纜;
d.手動紅綠燈轉換;
e.手拉急停開關: 實現帶式運輸和絞車緊急停車;
f.手動控制按鈕:實現遠方控制帶式運輸和絞車 “正轉”“反轉”“停止”功能。
2 結構特征
2.1 該產品集打點、通訊、手動紅綠燈轉換、手拉急停開關、手動控制按鈕多功能于一體。將原有的通訊信號控制器、急停開關、紅綠燈轉換開關及遠控按鈕四種獨立產品組成整體,整體結構簡單合理,使用方便,大大減少了井下作業工人的勞動強度。
3 技術參數
3.1 供電電壓:AC127V; 工作電流:0.1A 。
3.2 本安參數:內部供電,無外接負載;
Uo:DC11.8V,Io: 450mA,工作電壓:DC10.6V,工作電流≤360mA;
3.3電氣性能
3.3.1 工作方式:打點與單工對講;
3.3.2 聲信號:a) 打點信號聲級強度:≥85dB(A)。
b) 對講語音聲級強度:≥85dB(A)。
3.3.3 語音失真度:應不大于15%。
3.3.4 光信號:黑暗中20m遠處應清晰可見。
3.3.5 控制器與控制器之間的最大傳輸距離:1.5km。
3.3.6 通話載波頻率:195kHz~205kHz。
3.3.7聯機容量:2臺。
4. 隔爆型式 礦用隔爆兼本質安全型, 隔爆標志為:Exd[ib] I Mb
5. 外型尺寸:394 mm×199 mm×555mm 重量: 20kg
